WORD文档天海条屏控制卡大全

LED条屏卡 CQ-3——天海图文屏软件

·产品名称：LED条屏/图文屏控制卡

·产品代号：

·产品规格：单色：384x64点，双色：192x64点

·产品描述：支持1/16,1/8,1/4扫描，显示时钟。

	规格	说明
主要技术参数	扫描方式	支持1/16,1/8,1/4扫描存储32K，支持08，12接口
	显示规格	双色：192x64点，256x32点单色：384x64点, 192x128点
	功能说明	显示时钟，可调节亮度
	控制方式	电脑异步通讯，断电保存信息

产品特点：

· 断电保存信息，显示时钟，可调节亮度。
· 多个显示屏联机通讯，修改屏号，返回检测参数。
· 通讯波特率9600、19200、28800、57600，
· 串行口RS232，通讯距离≤80米；RS485，通讯距离≤1000米

引入方式:
00.立即显示 01.左移入← 02.右移入→ 03.上移入↑ 04.下移入↓05.上下-中间移动06.上下-中间展开07. 中间-上下展开 08.上打开↑ 09.下打开↓ 10.右打开→ 11.百叶窗 12.跌入 13.跑入 14.落雪 15.随机

引出方式:
00.立即消失 01.左移出← 02.右移出→ 03.上移出↑ 04.下移出↓ 05. 上下-中间移动06.上下-中间闭合07. 中间-上下闭合08. 上闭合↑ 09. 下闭合↓ 10. 右闭合→ 11.百叶窗 12.跌出 13.跑出 14.落雪 15.随机

显示方式： 正常显示连续显示
时钟方式： 0.不显示 1.年-月-日星期 2.时:分:秒温度 3.年-月-日星期时:分:秒

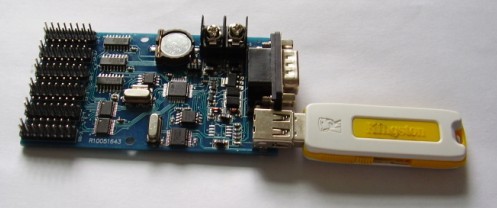

LED条屏/图文屏控制卡　 08、12接口，支持U盘
支持 1/16，1/8，1/4扫描
12接口小板，IN接J1位置，显示屏使用小板的J1-J4接口。工具软件要如图设置（注：不同厂家的单元板，绕线次数，方式有所不同。）

适用范围：

用于车站、机场、港口等交通行业作为引导系统；在银行、房地产、股票交易所等处进行汇率、股票、期货、房地产交易等待信息的显示，另外还可以在商场、体育馆、邮电所、饭店宾馆、交通管制等环境发挥重要作用。

U盘控制卡使用说明

1、在LED图文通讯软件，系统参数配置，输入密码818，高级配置，选中A.15通用显示屏(5)---3.动画卡CQ-3。
2、在基本配置，通讯方式，选中“U盘通讯”。按照屏实际大小，颜色，设置好显示屏颜色，宽度，高度。
3、排版编辑后，插入U盘，点击“发送”，会提示存盘到U盘123.bin。
4、控制卡断电，插上u盘。
5、控制卡上电，u盘上的指示灯闪烁，显示屏黑屏，数据拷贝完成以后，显示屏出现显示内容，拔掉U盘。
注：U盘若插在卡上，每次上电，都会拷贝一次，因此若数据拷贝完成后，应把U盘拨出。

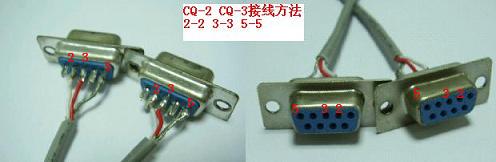

若显示板08、12接口硬件有变化，可使用232通讯线更改卡参数，或者直接使用U盘也可以。
1、把配置文件08，或者12接口的参数文件，拷贝到U盘，文件名称改为 abc.bin
2、控制卡断电，插上u盘。
3、控制卡上电，u盘上的指示灯闪烁，显示屏黑屏，数据拷贝完成以后，显示屏出现显示内容，拔掉U盘。

规格：

　接口定义　　　2 A B C D G1 G2 L S 16
通用接口(八)　　1 N N N O R1 R2 N N 15

通用接口(十二)

2 A B C S L R G D 16

1 O N N N N N N N 15

软件显示界面
